Cosa rende affidabile una doppia vite conica e un cilindro per l'estrusione di plastica impegnativa?

2026-09-17 0 Lasciami un messaggio

A bivite conica e cannaè un componente fondamentale in molti sistemi di estrusione di plastica, in particolare tubi in PVC, profili, lastre, pannelli, pannelli in schiuma, WPC e altre applicazioni impegnative. La sua geometria affusolata aiuta a creare compressione, trasporto, fusione e miscelazione progressivi durante il processo di estrusione. Tuttavia, una produzione affidabile dipende da molto di più che dalla forma base della vite e del cilindro. La selezione del materiale, la geometria della vite, la costruzione del cilindro, la formulazione del processo, la distanza, il controllo della temperatura e la manutenzione sono tutti fattori che influenzano le prestazioni.

Per i produttori, la vera sfida spesso non è trovare una vite e un cilindro sostitutivi, ma trovare una combinazione che rimanga stabile nelle condizioni di produzione effettive. Un elevato contenuto di carbonato di calcio, additivi abrasivi, materiale riciclato, composti corrosivi, coppia eccessiva e allineamento non corretto della macchina possono accelerare l'usura e ridurre la produttività. Questa guida spiega i principali fattori che gli acquirenti dovrebbero considerare quando valutano una doppia vite conica con cilindro e come le giuste specifiche possono aiutare a migliorare l'uniformità della produzione e la durata di servizio dell'attrezzatura.

Sommario

Che cos'è una doppia vite conica e un cilindro?
In che modo la struttura conica supporta l'estrusione?
Dove vengono utilizzati i sistemi bivite e cilindro conico?
Quali problemi di produzione possono risolvere la vite e il cilindro giusti?
Quali materiali e trattamenti superficiali sono importanti?
In che modo l'usura influisce sulle prestazioni di estrusione?
In che modo gli acquirenti dovrebbero specificare una doppia vite conica e un cilindro?
Come è possibile prolungare la durata utile?
Lista di controllo dell'acquirente
Domande frequenti
Conclusione

1. Cos'è una doppia vite conica con cilindro?

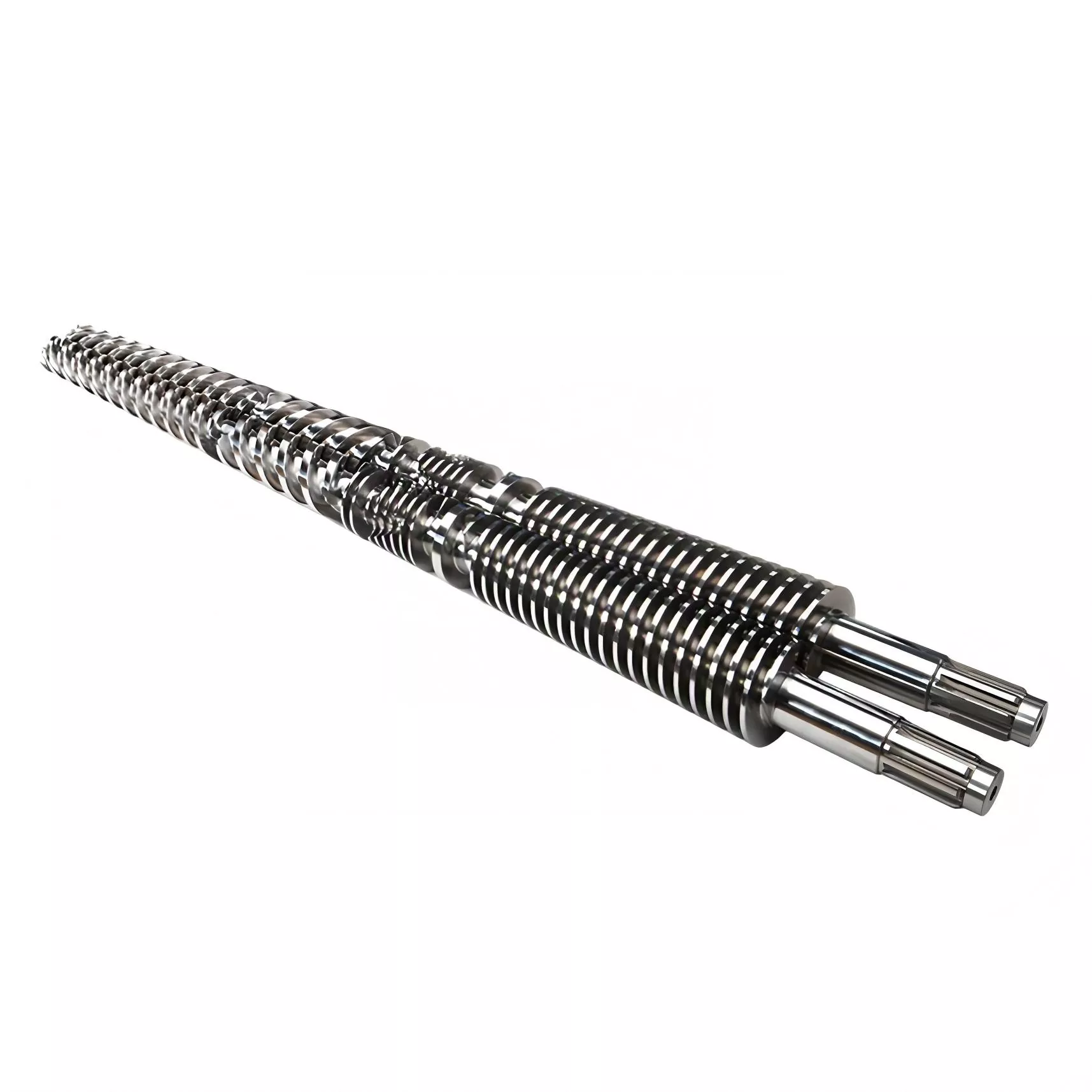

Una doppia vite conica e cilindro è costituita da due viti coniche che operano all'interno di un cilindro conico corrispondente. A differenza di un sistema a doppia vite parallela, in cui il diametro della vite rimane relativamente costante, una configurazione conica cambia gradualmente diametro lungo la direzione di lavorazione.

La sezione di alimentazione più grande fornisce spazio per l'aspirazione del materiale, mentre la sezione a valle progressivamente più piccola contribuisce alla compressione e alla plastificazione. Le due viti lavorano insieme per convogliare, comprimere, mescolare e fondere il materiale prima che raggiunga la trafila.

Questa configurazione è particolarmente associata alla lavorazione del PVC poiché il PVC rigido richiede condizioni di fusione e plastificazione controllate. I fornitori del settore comunemente specificano cilindri conici a doppia vite per tubi in PVC, profili, lastre, pannelli in schiuma, pellet e prodotti correlati.

Punto chiave: La vite e il cilindro devono essere considerati come un unico sistema di lavoro. La geometria della vite, il foro del cilindro, il gioco, la formulazione del materiale e le condizioni della macchina devono lavorare insieme anziché essere valutati in modo indipendente.

2. In che modo la struttura conica supporta l'estrusione?

La geometria affusolata crea un ambiente di lavorazione in continua evoluzione. Man mano che il materiale avanza, il volume disponibile cambia e il polimero sperimenta una crescente interazione meccanica. Ciò contribuisce alla compressione, fusione e omogeneizzazione.

La configurazione a doppia vite crea inoltre superfici di contatto multiple tra il polimero, le viti e il cilindro. Quando la geometria è abbinata correttamente alla formulazione, questa interazione può promuovere una plastificazione uniforme mantenendo al contempo un movimento controllato del materiale.

Alimentazione Riceve e trasporta la materia prima nella zona di lavorazione.

Compressione La geometria progressiva aumenta la compattazione del materiale man mano che la lavorazione continua.

Plastificazione L'energia meccanica e il riscaldamento controllato del cilindro aiutano a convertire la formulazione in una massa fusa omogenea.

Scarico La pressione di fusione stabile e le condizioni uniformi del materiale supportano una resa costante dello stampo.

Poiché ogni applicazione ha una formulazione e requisiti di rendimento diversi, la geometria della vite non deve essere selezionata semplicemente facendo corrispondere il diametro esterno. Il materiale, il caricamento del riempitivo, il tipo di prodotto, il modello della macchina e le condizioni operative effettive influenzano tutti la configurazione appropriata.

3. Dove vengono utilizzati i sistemi bivite conico e cilindro?

I sistemi bivite conici sono ampiamente associati al PVC e ad altri processi di estrusione orientati al profilo. Le applicazioni comuni includono:

Tubi e raccordi in PVC
Profili per porte e finestre in PVC
Lastre e pannelli in PVC
Pannelli in schiuma di PVC
Profili e tavole in WPC
SPC e relativi materiali per pavimentazione
Pellettizzazione e compounding di PVC
Altri prodotti di estrusione personalizzati

Diversi fornitori elencano cilindri conici bivite per la produzione di tubi, profili, lastre, pannelli e WPC, mentre le specifiche possono variare sostanzialmente a seconda del design e della formulazione della macchina.

Applicazione	Materiale tipico	Principale preoccupazione per il trattamento
Tubo in PVC	PVC / PVC-U	Plastificazione e resa stabili
Profilo in PVC	PVC rigido	Uniformità della fusione e stabilità dimensionale
Prodotti WPC	PVC/PE + cariche legnose o minerali	Abrasione e controllo termico
Pannello in schiuma	Formulazione a base di PVC	Stato di plastificazione e fusione controllata

4. Quali problemi di produzione possono risolvere la vite e il cilindro giusti?

I clienti dell'estrusione solitamente non acquistano una vite e un cilindro semplicemente perché un componente ha raggiunto la fine della sua vita utile teorica. Più spesso dietro la richiesta di sostituzione si nasconde un problema di produzione.

Problema: la produzione diminuisce gradualmente.

Le possibili cause includono un maggiore gioco tra la vite e il cilindro, superfici di trascinamento usurate, modifiche alla formulazione o alimentazione instabile.

Problema: la plastificazione diventa incoerente.

La geometria della vite, il profilo di compressione, la distribuzione della temperatura e le condizioni di usura potrebbero non fornire più l'ambiente di lavorazione previsto.

Problema: la qualità del prodotto fluttua.

Una fusione non uniforme o una pressione instabile possono contribuire a variazioni dimensionali, difetti superficiali e caratteristiche incoerenti del prodotto.

Problema: la manutenzione diventa frequente.

Un materiale o un trattamento superficiale inadeguato alla formulazione può accelerare l'usura, soprattutto quando sono coinvolti riempitivi abrasivi.

Una sostituzione dovrebbe quindi risolvere il problema di funzionamento piuttosto che limitarsi a duplicare le dimensioni di un vecchio componente. La migliore specifica è quella che corrisponde al materiale effettivo, all'obiettivo di produzione e all'ambiente della macchina.

5. Quali materiali e trattamenti superficiali sono importanti?

La metallurgia delle viti e dei cilindri ha un'influenza diretta sulla durabilità. Le opzioni comuni includono acciai nitrurati, acciai legati temprati e costruzioni bimetalliche. Per applicazioni altamente abrasive o corrosive, i produttori possono prendere in considerazione leghe specializzate o rivestimenti temprati.

Le specifiche industriali disponibili al pubblico mostrano esempi che utilizzano materiali come 38CrMoAlA, SCM440 e altri acciai legati, con nitrurazione, trattamento al cromo o costruzione bimetallica a seconda dell'applicazione.

Costruzione	Potenziale vantaggio	Considerazione tipica
Acciaio nitrurato	Buona durezza superficiale e costo pratico	Potrebbe richiedere un aggiornamento per formulazioni altamente abrasive
Canna bimetallica	Maggiore resistenza in condizioni impegnative	Costo di produzione iniziale più elevato
Costruzione in lega temprata	Adatto per applicazioni che richiedono una maggiore resistenza all'usura	Il materiale deve essere adatto all'ambiente di lavorazione
Fodera antiusura sostituibile	Può semplificare la futura sostituzione delle parti soggette ad usura	Richiede una struttura a canna compatibile e un'installazione accurata

La scelta corretta dipende dalla formulazione piuttosto che dal solo nome del materiale. Carbonato di calcio, fibra di vetro, talco, composti riciclati e altri riempitivi duri possono aumentare il carico abrasivo. Condizioni di lavorazione corrosive possono creare un diverso meccanismo di usura.

6. In che modo l'usura influisce sulle prestazioni di estrusione?

L’usura è uno dei motivi più importanti per il calo delle prestazioni di estrusione. La distanza tra le eliche e la superficie della canna viene attentamente controllata in un nuovo sistema. Man mano che l'usura aumenta tale spazio, più materiale può fluire all'indietro attorno alle punte dei facchini invece di spostarsi in modo efficiente verso lo stampo.

Il risultato può manifestarsi gradualmente: rendimento inferiore alla stessa velocità della vite, maggiore richiesta di energia, aumento della temperatura del materiale fuso, pressione instabile o qualità del prodotto incoerente. Una forte usura può anche modificare il comportamento di compressione e plastificazione previsto del sistema.

Fonti di usura comuni

Cariche minerali abrasive
Fibra di vetro o altro rinforzo duro
Elevato carico di riempitivo
Materiale riciclato contenente contaminanti
Gioco vite-canna non corretto
Disallineamento o carico laterale eccessivo
Controllo della temperatura non corretto
Sovraccarico o ingresso di materiale estraneo nell'estrusore

È importante sottolineare che l'usura non è sempre uniforme lungo l'intero profilo conico. Sezioni diverse possono essere esposte a condizioni meccaniche e chimiche diverse, pertanto l'ispezione dovrebbe valutare l'intera area di lavoro anziché fare affidamento su un singolo punto di misurazione.

7. In che modo gli acquirenti dovrebbero specificare una doppia vite conica e un cilindro?

Uno degli errori di acquisto più comuni è inviare al produttore solo il modello della macchina o il diametro della vite. Queste informazioni sono utili, ma potrebbero non essere sufficienti per determinare la progettazione corretta.

Un'indagine tecnica più affidabile dovrebbe includere le seguenti informazioni:

Produttore dell'estrusore e modello della macchina:Ciò stabilisce l'inviluppo meccanico di base.
Dimensioni vite e canna:Includere diametro, lunghezza, conicità e relativi disegni quando disponibili.
Materiale lavorato:Specificare PVC, WPC, SPC o altra formulazione.
Contenuto del riempitivo:Indicare la percentuale di carbonato di calcio o altro riempitivo, ove applicabile.
Risultato target:Fornire la velocità di produzione richiesta in kg/h.
Velocità della vite:Il numero di giri operativo effettivo aiuta a determinare le condizioni di elaborazione.
Profilo di temperatura:Le attuali temperature del cilindro e della fusione possono rivelare vincoli operativi.
Stato di usura attuale:Foto, misurazioni o sintomi di produzione possono aiutare a diagnosticare il problema esistente.
Tipo di prodotto:Tubo, profilo, lamiera, tavola, pavimentazione o altro prodotto finito.
Vita utile richiesta:Ciò aiuta a determinare se è appropriata la protezione antiusura standard o migliorata.

Informazioni	Perché è importante
Modello della macchina	Conferma la compatibilità meccanica
Formulazione dei materiali	Determina i requisiti di lavorazione e usura
Percentuale di riempitivo	Aiuta a determinare i requisiti di resistenza all'abrasione
Requisito di uscita	Influisce sulla geometria della vite e sulla capacità di lavorazione
Indossa la storia	Aiuta a identificare i meccanismi di errore ricorrenti

I produttori specializzati nella produzione personalizzata di viti e cilindri richiedono solitamente disegni, campioni, dimensioni, informazioni sulla macchina e condizioni di lavorazione del materiale prima di confermare un progetto.

8. Come è possibile prolungare la durata utile?

Anche un bivite conico e un cilindro ben realizzati possono subire un'usura prematura se le condizioni operative non sono adeguatamente controllate. La manutenzione dovrebbe quindi combinare l'ispezione dei componenti con la gestione del processo.

1. Monitorare l'uscita

Velocità di produzione record con velocità della vite e condizioni di formulazione costanti.

2. Controllare la coppia

Cambiamenti imprevisti della coppia possono indicare problemi di formulazione, alimentazione o meccanici.

3. Ispezionare l'usura

Misura periodicamente le aree critiche invece di attendere gravi perdite di output.

4. Controllo della temperatura

La gestione stabile della temperatura riduce lo stress termico inutile e l'instabilità della lavorazione.

5. Evitare la contaminazione

Metalli estranei o contaminanti eccessivamente duri possono causare danni meccanici improvvisi.

6. Mantenere l'allineamento

Il corretto assemblaggio e allineamento aiutano a prevenire contatti localizzati e usure anomale.

L'ispezione regolare è particolarmente importante durante la lavorazione di formulazioni contenenti riempitivi abrasivi. La misurazione preventiva può identificare le variazioni di gioco prima che diventino un grave problema di produzione.

9. Lista di controllo dell'acquirente

Prima di ordinare una doppia vite conica con cilindro, verificare quanto segue:

☐ Confermato il produttore della macchina e il modello esatto
☐ Dimensioni vite e cilindro verificate
☐ Formulazione del materiale fornita
☐ Contenuto di riempitivo e componenti abrasivi identificati
☐ Uscita target e numero di giri operativo specificati
☐ Modello di usura esistente documentato
☐ Discussione sulla resistenza all'usura richiesta
☐ Disegni, campioni o dimensioni misurate disponibili ove possibile

10. Domande frequenti

Quali materiali vengono comunemente lavorati con una doppia vite conica e un cilindro?

I sistemi a doppia vite conica sono particolarmente comuni nella lavorazione del PVC, compresi tubi in PVC, profili, lastre, pannelli in schiuma e prodotti correlati. Possono essere utilizzati anche per WPC, SPC e altre formulazioni quando la geometria e i materiali della vite sono abbinati correttamente all'applicazione.

Cosa causa l’usura prematura?

I materiali di riempimento abrasivi, il carico elevato di materiale di riempimento, le condizioni di lavorazione corrosive, la contaminazione, la coppia eccessiva, il gioco errato, lo scarso allineamento e le condizioni operative instabili possono contribuire ad accelerare l'usura.

È sempre necessaria una canna bimetallica?

Non necessariamente. La costruzione appropriata dipende dalla formulazione, dal contenuto di riempitivo, dalle condizioni di produzione e dalla durata di servizio prevista. La struttura nitrurata standard può essere adatta per alcune applicazioni, mentre le formulazioni altamente abrasive possono giustificare soluzioni più resistenti all'usura.

Come posso ordinare una doppia vite conica e un cilindro sostitutivi?

Inizia con il modello dell'estrusore, le dimensioni della vite e del cilindro, la formulazione del materiale, la percentuale di riempitivo, l'output target e le condizioni operative attuali. Disegni, campioni, fotografie e misurazioni dell'usura possono rendere la conferma tecnica più accurata.

La vite e la canna possono essere personalizzate?

SÌ. La produzione personalizzata può basarsi su specifiche della macchina, disegni, campioni, formulazione del materiale e requisiti applicativi. La personalizzazione è particolarmente utile quando il cliente ha livelli di riempimento insoliti, obiettivi di produzione specifici o problemi di usura ricorrenti.

Quali segnali indicano che una vite e un cilindro potrebbero richiedere un'ispezione?

I segnali tipici includono un calo della produzione alla stessa velocità della vite, pressione instabile, aumento della temperatura di fusione, coppia più elevata, plastificazione incoerente, difetti visibili del prodotto e segni di usura anomali rilevati durante la manutenzione.

11. Conclusione

Una doppia vite conica e un cilindro sono più di una coppia di componenti di ricambio. È una parte fondamentale del sistema di estrusione che influenza direttamente il trasporto del materiale, la compressione, la plastificazione, la miscelazione, la stabilità della pressione e la consistenza della produzione.

Per gli acquirenti la decisione più importante non è semplicemente scegliere il prezzo di acquisto più basso. Le specifiche dovrebbero riflettere la formulazione effettiva del materiale, il contenuto del riempitivo, il modello della macchina, il target di rendimento, le condizioni operative e la durata di servizio prevista. Una vite e un cilindro abbinati correttamente possono contribuire a ridurre i tempi di fermo macchina imprevisti, mantenere una produzione stabile e controllare i costi di manutenzione a lungo termine.
